किन 2P 125A मिनिएचर सर्किट ब्रेकरहरू भरपर्दो DC विद्युतीय सुरक्षाको लागि आवश्यक छन्

सार:आधुनिक फोटोभोल्टिक र सञ्चार प्रणालीहरू बढ्दो रूपमा विश्वसनीय DC पावर वितरणमा निर्भर हुनाले, प्रभावकारी सर्किट सुरक्षा आवश्यक भएको छ।ग्यालेक्सी फ्यूजप्रदान गर्दछ2P 125A लघु सर्किट ब्रेकरहरूओभरलोड सुरक्षा, सर्ट-सर्किट सुरक्षा, र सुरक्षित सर्किट अलगाव आवश्यक DC अनुप्रयोगहरूको लागि डिजाइन गरिएको। YRM9-125DC प्लेटफर्ममा आधारित, यी ब्रेकरहरूले DIN-रेल स्थापना, 10kA ब्रेकिङ क्षमता, र IEC 60947-2 र GB/T 14048.2 को अनुपालन प्रस्ताव गर्दा कम-भोल्टेज DC प्रणालीहरूको माग गर्न समर्थन गर्दछ।

सामग्रीको तालिका

• 2P 125A लघु सर्किट ब्रेकरहरू के हुन्?
• 2P 125A मिनिएचर सर्किट ब्रेकरहरूले कसरी काम गर्छन्?
• मुख्य विशेषताहरू के हुन्?
• प्राविधिक विशिष्टताहरू के हुन्?
• तिनीहरू कहाँ सामान्यतया प्रयोग गरिन्छ?
• तपाईंले दायाँ DC सर्किट ब्रेकर कसरी चयन गर्नुपर्छ?
• तपाईंले स्थापनाको समयमा के विचार गर्नुपर्छ?
• बारम्बार सोधिने प्रश्नहरू
• निष्कर्ष

2P 125A लघु सर्किट ब्रेकरहरू के हुन्?

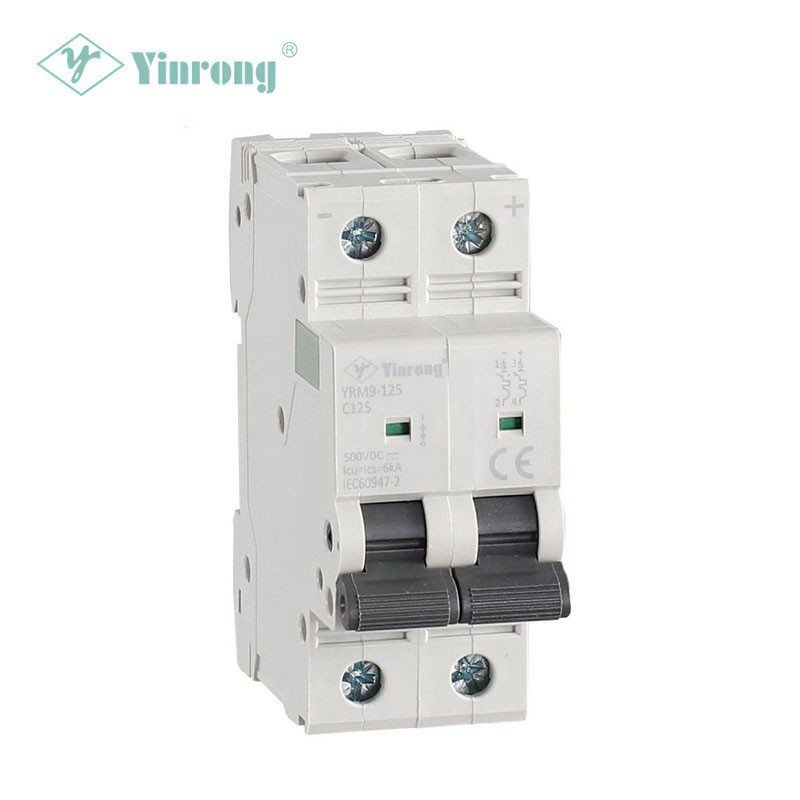

A 2P 125A लघु सर्किट ब्रेकरएक DC सुरक्षा यन्त्र हो जुन असामान्य वर्तमान अवस्थाहरूलाई अवरोध गर्न र आवश्यक पर्दा सर्किट अलगाव प्रदान गर्न डिजाइन गरिएको हो। "2P" पदनामले दुई-ध्रुव कन्फिगरेसनलाई जनाउँछ, जबकि 125A ले निर्दिष्ट मोडेलको नाममात्र वर्तमान मूल्याङ्कनलाई संकेत गर्दछ।

एक परम्परागत फ्यूजको विपरीत जुन सामान्यतया अपरेशन पछि प्रतिस्थापन चाहिन्छ, सर्किट ब्रेकरलाई उपयुक्त गल्ती अनुसन्धान पछि रिसेट गर्न सकिन्छ। यसले बिजुली प्रणालीहरूको लागि विशेष रूपमा उपयोगी बनाउँछ जहाँ सेवायोग्यता, मर्मत दक्षता, र द्रुत पुनर्स्थापना महत्त्वपूर्ण छ।

ग्यालेक्सी फ्यूज द्वारा प्रदान गरिएको उत्पादन जानकारी अनुसार, यसको YRM9-125DC श्रृंखला DC प्रणालीहरूको लागि हो, विशेष गरीसञ्चार पूर्वाधार र फोटोभोल्टिक प्रणाली। उत्पादन परिवारले 1P, 2P, 3P, र 4P कन्फिगरेसनहरूलाई समर्थन गर्दछ, 80A देखि 125A र DC भोल्टेज कन्फिगरेसनहरू 250VDC देखि 1000VDC सम्म विस्तारित पोल गणनामा निर्भर गर्दछ।

सुरक्षा विकल्पहरू तुलना गर्ने खरीददारहरूको लागि, सामान्य-उद्देश्य AC ब्रेकर र उद्देश्य-डिजाइन गरिएको DC ब्रेकर बीचको भिन्नता बुझ्न महत्त्वपूर्ण छ किनभने DC त्रुटि अवरोधले विभिन्न विद्युतीय चुनौतीहरू प्रस्तुत गर्दछ। प्रणालीको DC भोल्टेज र गल्ती अवस्थाहरूको लागि विशेष रूपमा मूल्याङ्कन गरिएको ब्रेकर चयनले समग्र सुरक्षा विश्वसनीयता सुधार गर्न मद्दत गर्दछ।

2P 125A मिनिएचर सर्किट ब्रेकरहरूले कसरी काम गर्छन्?

मिनिएचर सर्किट ब्रेकरको प्राथमिक उद्देश्य भनेको सर्किटलाई विच्छेद गर्नु हो जब वर्तमानले स्वीकार्य अपरेटिङ अवस्था नाघ्यो। DC स्थापनामा, ब्रेकरलाई प्रणाली भोल्टेज र सम्भावित गल्ती वर्तमानको लागि उपयुक्त रूपमा डिजाइन र मूल्याङ्कन गरिएको हुनुपर्छ।

सुरक्षा सिद्धान्तलाई तीन महत्त्वपूर्ण कार्यहरू मार्फत विचार गर्न सकिन्छ:

• अधिभार संरक्षण:ब्रेकरले प्रतिक्रिया दिन्छ जब करेन्ट पर्याप्त अवधिको लागि अनुमति योग्य अपरेटिंग स्तर भन्दा माथि रहन्छ।
• सर्ट सर्किट संरक्षण:यसले उपकरणको क्षतिको जोखिम कम गर्नको लागि पर्याप्त उच्च गल्ती धाराहरूलाई द्रुत रूपमा अवरोध गर्दछ।
• आइसोलेसन:निरीक्षण, सर्भिसिङ वा मर्मतसम्भार गर्दा सर्किट विच्छेदन गर्न सकिन्छ।

YRM9-125DC प्राविधिक जानकारीले 1.05In, 1.3In, 8In, र 12In मा समय-वर्तमान परीक्षण निर्दिष्ट गर्दछ। भनिएको परीक्षण अवस्थाहरूको लागि, उच्च गल्ती-वर्तमान स्तरहरू द्रुत ट्रिपिङ व्यवहारसँग सम्बन्धित छन्, ब्रेकरको सर्ट-सर्किट सुरक्षा प्रकार्यलाई समर्थन गर्दै।

2P 125A मिनिएचर सर्किट ब्रेकरका मुख्य विशेषताहरू के हुन्?

औद्योगिक वा नवीकरणीय-ऊर्जा अनुप्रयोगहरूको लागि DC लघु सर्किट ब्रेकर चयन गर्दा, विद्युतीय कार्यसम्पादनलाई स्थापना सुविधा र दीर्घकालीन सेवायोग्यतासँगै मूल्याङ्कन गरिनुपर्छ।

1. दुई-ध्रुव संरक्षण

2P कन्फिगरेसनले DC वितरण सर्किटहरूको लागि व्यावहारिक समाधान प्रदान गर्दछ जहाँ दुई ध्रुवहरू सँगै स्विच गर्न वा अलग गर्न आवश्यक छ। यसले प्रणाली सुरक्षा र मर्मत प्रबन्धलाई सरल बनाउन सक्छ।

2. उच्च वर्तमान मूल्याङ्कन

125A मूल्याङ्कनले यस वर्गको ब्रेकरलाई उच्च-वर्तमान DC वितरण अनुप्रयोगहरूको लागि उपयुक्त बनाउँछ जहाँ सानो MCB मूल्याङ्कनहरूले पर्याप्त क्षमता प्रदान गर्दैन। YRM9-125DC परिवारले 80A–125A मूल्याङ्कन-वर्तमान विकल्पहरू समावेश गर्दछ।

3. DC भोल्टेज क्षमता

सर्किट सुरक्षा उपकरण खरिद गर्दा DC भोल्टेज क्षमता एक प्रमुख विचार हो। उत्पादन विशिष्टताहरूले 250VDC देखि 1000VDC सम्मको कन्फिगरेसनहरू पोल व्यवस्था अनुसार पहिचान गर्दछ, जसले परिवारलाई DC आर्किटेक्चरको दायरामा लागू हुन्छ।

4. 10kA ब्रेकिङ क्षमता

YRM9-125DC उत्पादन जानकारीले बताउँछ10kA ब्रेकिंग क्षमता। यो विशेषता महत्त्वपूर्ण छ जब सुरक्षात्मक उपकरणले उद्देश्य स्थापना बिन्दुमा सम्भावित दोष वर्तमानलाई सुरक्षित रूपमा अवरोध गर्न सक्छ कि छैन भनेर मूल्याङ्कन गर्दा।

5. DIN-रेल स्थापना

DIN-रेल माउन्टिङले बिजुली वितरण सम्मेलन र नियन्त्रण क्याबिनेटहरूमा सुविधाजनक स्थापनालाई समर्थन गर्दछ। यसले प्रणाली इन्टिग्रेटरहरू र विद्युतीय ठेकेदारहरूको लागि प्रतिस्थापन र मर्मतलाई अझ सरल बनाउन सक्छ।

6. अन्तर्राष्ट्रिय मानक अनुपालन

उत्पादन कागजातले अनुपालनको पहिचान गर्दछIEC 60947-2रGB/T 14048.2। खरीददारहरूले जहिले पनि खरिद गर्नु अघि सही मोडेल र इच्छित बजारको लागि लागू प्रमाणीकरण र परीक्षण कागजातहरू प्रमाणित गर्नुपर्छ।

प्राविधिक विशिष्टताहरू के हुन्?

2P 125A लघु सर्किट ब्रेकर विशेष DC स्थापनाको लागि उपयुक्त छ कि छैन भनेर निर्धारण गर्दा प्राविधिक विशिष्टताहरू सुरूवात बिन्दु हुनुपर्छ।

माथिका विनिर्देशहरू निर्माताको प्रकाशित उत्पादन जानकारीमा आधारित छन्। किनभने भोल्टेज र हालको क्षमता सही पोल कन्फिगरेसन र स्थापना अवस्थाहरूमा निर्भर हुन सक्छ, ईन्जिनियरिङ् टोलीहरूले अर्डर गर्नु अघि नवीनतम प्राविधिक कागजातहरू विरुद्ध अन्तिम चयन पुष्टि गर्नुपर्छ।

तिनीहरू कहाँ सामान्यतया प्रयोग गरिन्छ?

DC सुरक्षा, उच्च वर्तमान क्षमता, र कम्प्याक्ट DIN-रेल स्थापनाको संयोजनले यस प्रकारको ब्रेकरलाई धेरै विद्युतीय अनुप्रयोगहरूको लागि उपयुक्त बनाउँछ।

सौर्य फोटोभोल्टिक प्रणाली

फोटोभोल्टिक स्थापनाहरूमा सौर्य मोड्युलहरू, कम्बाइनर उपकरणहरू, नियन्त्रकहरू, ब्याट्रीहरू, र इन्भर्टरहरू बीच धेरै डीसी सर्किटहरू हुन्छन्। उचित रूपमा चयन गरिएका DC सर्किट ब्रेकरहरूले वितरण वास्तुकलामा उपयुक्त बिन्दुहरूमा सुरक्षा र अलगाव प्रदान गर्न सक्छन्।

सञ्चार प्रणालीहरू

दूरसञ्चार र सञ्चार पूर्वाधारहरू प्रायः DC पावर वितरणमा निर्भर हुन्छन्। विश्वसनीय सर्किट सुरक्षाले दोषपूर्ण शाखाहरूलाई अलग गर्न मद्दत गर्दछ र अनावश्यक रूपमा अप्रभावित सर्किटहरू बन्द नगरी मर्मत समर्थन गर्दछ।

DC वितरण प्यानलहरू

औद्योगिक नियन्त्रण प्रणाली र DC वितरण क्याबिनेटहरूले उचित मूल्याङ्कन गरिएको लघु सर्किट ब्रेकरहरू प्रयोग गर्न सक्छन् व्यक्तिगत बहिर्गमन सर्किटहरू सुरक्षित गर्नका लागि संरचित सुरक्षा रणनीति कायम राख्दै।

ऊर्जा भण्डारण र सम्बन्धित DC उपकरण

जहाँ एक DC पावर प्रणालीलाई उच्च-वर्तमान शाखा सुरक्षा चाहिन्छ, उचित मूल्याङ्कन गरिएको सर्किट ब्रेकरले समग्र सुरक्षा वास्तुकलाको भाग बनाउन सक्छ। यद्यपि, ब्याट्री ऊर्जा-भण्डारण अनुप्रयोगहरूलाई दोष वर्तमान, भोल्टेज, अवरोध क्षमता, समन्वय, र लागू मापदण्डहरूको सावधानीपूर्वक मूल्याङ्कन चाहिन्छ।

तपाईंले दायाँ DC सर्किट ब्रेकर कसरी चयन गर्नुपर्छ?

2P 125A मिनिएचर सर्किट ब्रेकर छनोट कहिले पनि एम्पेरेजमा आधारित हुनु हुँदैन। भरपर्दो छनोट प्रक्रियाले सम्पूर्ण विद्युतीय वातावरणलाई विचार गर्छ।

1. प्रणाली भोल्टेज पुष्टि गर्नुहोस्।ब्रेकरको DC भोल्टेज मूल्याङ्कनले वास्तविक प्रणाली आवश्यकता पूरा गर्न वा बढी हुनुपर्छ।
2. डिजाइन वर्तमान गणना।निरन्तर लोड र लागू हुने विद्युतीय डिजाइन आवश्यकताहरूको लागि उपयुक्त मूल्याङ्कन गरिएको वर्तमान चयन गर्नुहोस्।
3. सम्भावित सर्ट-सर्किट वर्तमान निर्धारण गर्नुहोस्।ब्रेकिङ क्षमता स्थापना बिन्दु मा गल्ती स्तर को लागी उपयुक्त हुनुपर्छ।
4. पोल कन्फिगरेसन जाँच गर्नुहोस्।1P, 2P, 3P, वा 4P सुरक्षा प्रणाली संरचना द्वारा आवश्यक छ कि छैन भनेर पुष्टि गर्नुहोस्।
5. कन्डक्टर अनुकूलता प्रमाणित गर्नुहोस्।केबल साइज, टर्मिनलहरू, जडान विधि, र स्थापना अवस्थाहरू चयन गरिएको ब्रेकरसँग मिल्दो हुनुपर्छ।
6. मापदण्ड र प्रमाणपत्रहरू समीक्षा गर्नुहोस्।सुनिश्चित गर्नुहोस् कि उत्पादन कागजातहरूले लक्षित बजारमा लागू हुने नियमहरू र ग्राहक आवश्यकताहरू पूरा गर्दछ।
7. स्थापना र रखरखाव विचार गर्नुहोस्।DIN-रेल माउन्टिंग र स्पष्ट पहिचानले प्यानल संगठन र सेवा दक्षता सुधार गर्न सक्छ।

खरिद टोलीको खोजीमा एचीन निर्माता वा आपूर्तिकर्ता, प्राविधिक कागजातहरू उत्पादन क्षमता, गुणस्तर-नियन्त्रण प्रक्रियाहरू, प्रमाणीकरण, डेलिभरी क्षमता, र बिक्री पछि समर्थनको साथमा मूल्याङ्कन गरिनुपर्छ।

तपाईंले स्थापनाको समयमा के विचार गर्नुपर्छ?

सही स्थापना सही ब्रेकर चयन जत्तिकै महत्त्वपूर्ण छ। उच्च गुणस्तरको सर्किट सुरक्षा उपकरणले गलत तारिङ, अपर्याप्त कन्डक्टर साइजिङ, वा अनुपयुक्त प्रणाली डिजाइनको लागि क्षतिपूर्ति दिन सक्दैन।

• निर्माताको तारिङ रेखाचित्र र स्थापना निर्देशनहरू पालना गर्नुहोस्।
• सर्किटलाई सक्रिय गर्नु अघि DC ध्रुवता र टर्मिनल पहिचान पुष्टि गर्नुहोस्।
• मूल्याङ्कन गरिएको वर्तमान र स्थापना वातावरणको लागि उपयुक्त कन्डक्टरहरू र टर्मिनलहरू प्रयोग गर्नुहोस्।
• लागू हुने प्राविधिक कागजात अनुसार टाइटनिङ टर्क जाँच गर्नुहोस्।
• वास्तविक प्रणाली अवस्थाहरू विरुद्ध ब्रेकर भोल्टेज र ब्रेकिङ क्षमता प्रमाणित गर्नुहोस्।
• अधिक तताउने, ढिलोपन, वा मेकानिकल क्षतिको संकेतहरूको लागि आवधिक रूपमा जडानहरू निरीक्षण गर्नुहोस्।
• केवल योग्य विद्युतीय कर्मचारीहरूले स्थापना, परीक्षण, समस्या निवारण, वा मर्मत सम्भार गर्नुपर्छ।

प्रकाशित YRM9-125DC जानकारीले 25mm² र DIN-रेल स्थापनाको अधिकतम तार जडान पनि पहिचान गर्दछ, प्यानल डिजाइनरहरूलाई घेरा लेआउटहरू योजना गर्दा उपयोगी जानकारी दिन्छ।

बारम्बार सोधिने प्रश्नहरू

125A लघु सर्किट ब्रेकरमा 2P को अर्थ के हो?

"2P" को अर्थ ब्रेकरमा दुई ध्रुवहरू छन्। DC सुरक्षा प्रणालीमा, विद्युतीय वास्तुकला र लागू नियमहरू अनुसार सही स्विचिङ र अलगाव व्यवस्था निर्धारण गरिनु पर्छ।

के 2P 125A MCB सौर्य PV प्रणालीहरूको लागि उपयुक्त छ?

यो उपयुक्त DC फोटोभोल्टिक अनुप्रयोगहरूमा प्रयोग गर्न सकिन्छ जब यसको भोल्टेज मूल्याङ्कन, हालको मूल्याङ्कन, ब्रेकिङ क्षमता, पोल कन्फिगरेसन, र स्थापना आवश्यकताहरू प्रणाली डिजाइनसँग मेल खान्छ। YRM9-125DC विशेष रूपमा सौर फोटोभोल्टिक र संचार अनुप्रयोगहरूको लागि पहिचान गरिएको छ।

YRM9-125DC को ब्रेकिङ क्षमता के हो?

प्रकाशित उत्पादन जानकारी एक निर्दिष्ट गर्दछ10kA ब्रेकिंग क्षमता। वास्तविक उपयुक्तता अझै पनि स्थापना बिन्दुमा सम्भावित सर्ट-सर्किट वर्तमान विरुद्ध मूल्याङ्कन गरिनु पर्छ।

उत्पादनले कुन मापदण्डहरू पालन गर्छ?

निर्माताले पहिचान गर्छIEC 60947-2रGB/T 14048.2उत्पादन को लागी लागू मापदण्डहरु को रूप मा। खरीददारहरूले उनीहरूको विशेष खरिद आवश्यकताहरूको लागि हालको अनुपालन र प्रमाणीकरण कागजातहरू अनुरोध गर्नुपर्छ।

मेकानिकल आयु के हो?

प्रकाशित स्पेसिफिकेशन्सले मेकानिकल आयु बताउँछ20,000 चक्र। वास्तविक सेवा जीवन सञ्चालन अवस्था, स्विच फ्रिक्वेन्सी, वातावरणीय अवस्था, र आवेदन आवश्यकताहरूमा निर्भर हुन सक्छ।

निष्कर्ष

भरपर्दो DC सर्किट सुरक्षाको लागि सही वर्तमान रेटिंगको साथ ब्रेकर छनौट गर्नु भन्दा बढी आवश्यक छ। एक उपयुक्त2P 125A लघु सर्किट ब्रेकरउपयुक्त DC भोल्टेज क्षमता, ब्रेकिङ क्षमता, पोल कन्फिगरेसन, स्थापना अनुकूलता, र मान्यता प्राप्त मानकहरू संयोजन गर्नुपर्छ। ग्यालेक्सी फ्यूजको YRM9-125DC प्लेटफर्म 80–125A मूल्याङ्कन गरिएको वर्तमान, 10kA सम्म ब्रेकिङ क्षमता, DIN-रेल स्थापना, र IEC 60947-2 र GB/T 14048.2 को अनुपालन सहित प्रकाशित विनिर्देशहरू सहित फोटोभोल्टिक र सञ्चार प्रणालीहरू सहित अनुप्रयोगहरूको लागि डिजाइन गरिएको हो।

यदि तपाइँ फोटोभोल्टिक परियोजना, सञ्चार प्रणाली, वितरण प्यानल, वा अन्य औद्योगिक अनुप्रयोगको लागि भरपर्दो DC सर्किट सुरक्षा सोर्स गर्दै हुनुहुन्छ भने,हामीलाई सम्पर्क गर्नुहोस्तपाईंको भोल्टेज, वर्तमान, पोल कन्फिगरेसन, स्थापना आवश्यकताहरू, र परियोजना विशिष्टताहरू छलफल गर्न। Galaxy Fuse ले तपाईंलाई उपयुक्त सर्किट सुरक्षा समाधान पहिचान गर्न मद्दतको लागि उत्पादन जानकारी र प्राविधिक समर्थन प्रदान गर्न सक्छ।
